一、开关柜分类介绍
开关柜是电力系统中用于电能分配、控制、保护及监测的重要设备，广泛应用于发电、输配电、工业用电及新能源系统中，是保障电网安全运行的关键环节。
根据电压等级、结构形式及应用场景不同，开关柜主要分为以下几类：
1. 按电压等级分类
（1）低压开关柜（0.4kV）
主要用于终端配电系统，如工厂、商业建筑及居民用电系统，具有操作安全、维护方便等特点。
（2）中压开关柜（3kV~35kV）
广泛应用于工业企业、电网变电站及新能源场站，是电力分配与保护的重要设备。
（3）高压开关柜（35kV及以上）
用于大型电力系统及输电网络，对绝缘性能和运行可靠性要求较高。
2. 按结构形式分类
（1）固定式开关柜
结构简单、成本较低，适用于对供电连续性要求不高的场所。
（2）抽屉式开关柜
模块化设计，维护方便，可快速更换功能单元，常用于工业配电系统。
（3）手车式开关柜（移开式）
具有良好的安全性和检修便利性，广泛应用于中高压系统。
3. 按绝缘介质分类
· 空气绝缘开关柜（AIS）
· 气体绝缘开关柜（GIS，SF₆气体）
· 固体绝缘开关柜
4. 按应用领域分类
· 电网变电站
· 工业配电系统
· 新能源电站（光伏、风电、储能）
· 数据中心及大型商业综合体
二、开关柜常见故障及原因分析
在长期运行过程中，开关柜可能因电气、机械或环境因素出现故障，主要包括：
1. 开关拒动或误动作
可能原因：
· 操作机构故障
· 控制回路异常
· 继电保护误动作
· 机械卡滞或润滑不良
2. 触头过热或烧蚀
可能原因：
· 接触电阻增大（接触不良）
· 长期大电流运行
· 触头氧化或磨损
· 紧固件松动
3. 绝缘故障（放电、击穿）
可能原因：
· 绝缘老化
· 受潮、凝露
· 灰尘污染
· 过电压冲击
4. 局部放电或电弧故障
可能原因：
· 内部绝缘缺陷
· 安装不规范
· 电缆接头处理不良
· 局部电场集中
5. 机械故障
表现：
· 手车推进困难
· 操作不顺畅
· 异响或卡顿
原因：
· 传动机构磨损
· 导轨变形
· 缺乏维护润滑
6. 二次系统故障
可能原因：
· 控制线路接触不良
· 继电器或保护装置故障
· 信号采集异常
· 接线松动或老化
7. 柜体受潮或凝露
可能原因：
· 环境湿度大
· 加热除湿装置失效
· 密封不良
三、运行维护建议
为确保开关柜安全稳定运行，建议定期开展：
· 红外测温（重点检测触头、母排）
· 绝缘检测及局放检测
· 操作机构检查与润滑维护
· 二次回路检测与保护校验
· 防潮、防凝露检查
· 定期紧固及清洁维护

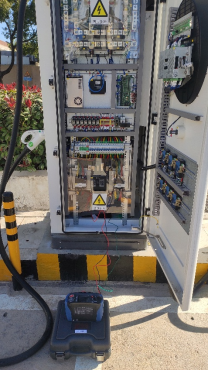

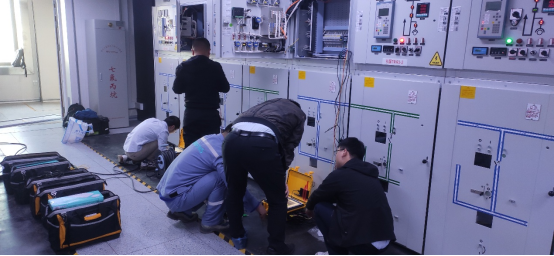

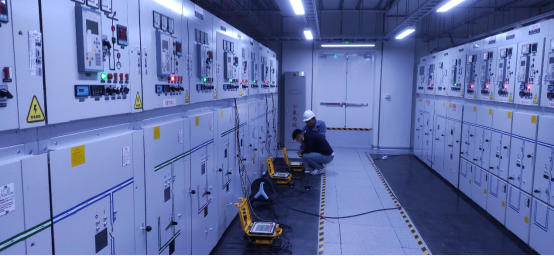

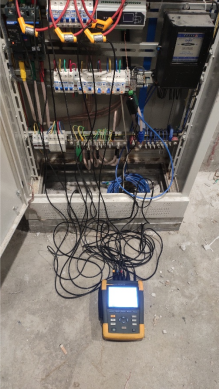

维修案例
